1、第一步

同学们是不是在为透视的问题感到烦恼，是不是总觉得自己画的物件很别扭，想体现透视的准确性总感觉不对劲呢？希望今天的透视原理课能够给大家帮助。不过，在画之前呢，我们要先明确一些概念。

透视衰减：

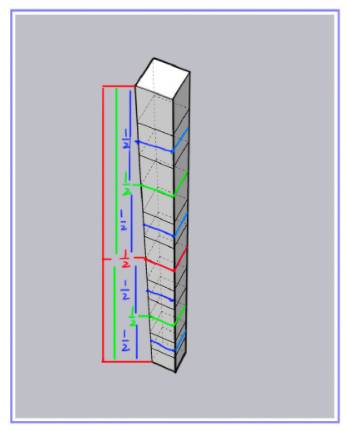

从草图大师的模型中我们可以总结一下：空间中等分线段离消失点越近，长度越短，反之则越长。

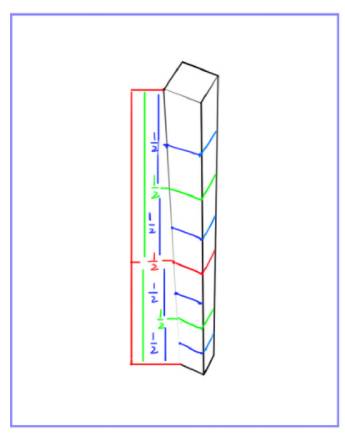

我们也可以从二分发快速分割空间中等距线段，先用红色快速将上下端二等分。然后用绿色将上半部分二等分和下半部分二等分，以此类推，空间分割最好是用偶数进行分割。

2、第二步

透视变形：

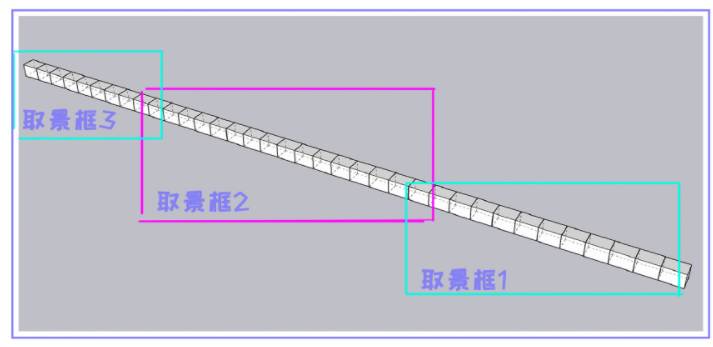

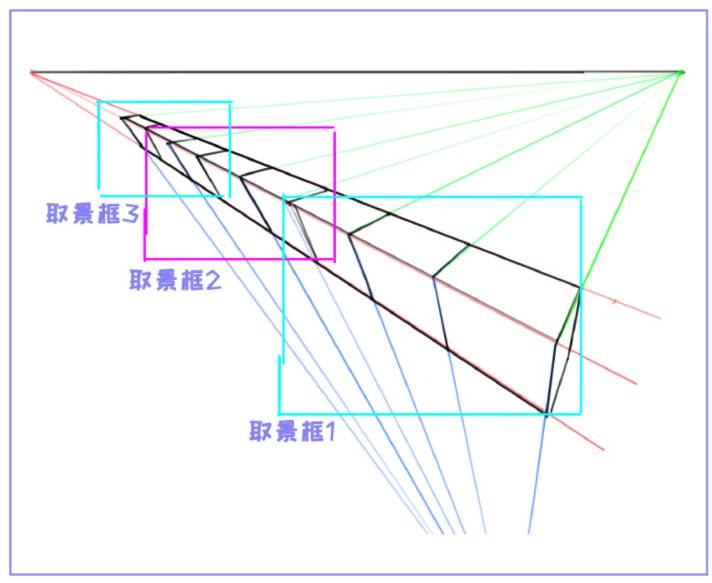

透视的两端变形比较严重，可以看取景框1和取景框3。

透视的中间断比较平和，可以看到取景框2。

总结一下，在处理物体透视，头部和尾端需要我们把变形程度加强以强化透视的感受。

3D软件也是一样的，不同的是3D软件的消失点比较固定且距离较远，所以变形程度没有手绘的那么夸张。

3、第三步

透视遮挡：

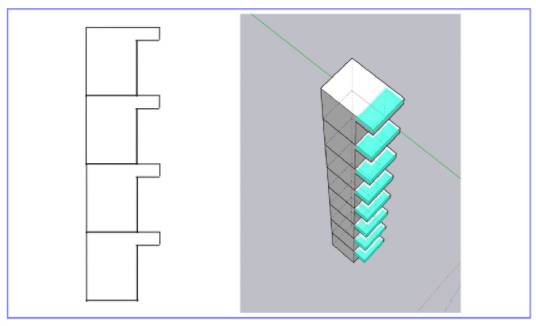

我们可以假想一个带顶篷的阳台，把它依次罗列，在3D软件中我们可以看到青色区域代表顶篷的面积。随着它离消失点越来越接近，它本身的体积在缩小同时，被上一层顶篷遮挡的区域在变大。

4、第四步

强透视衰减：

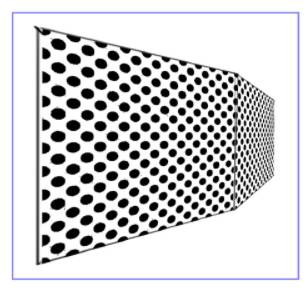

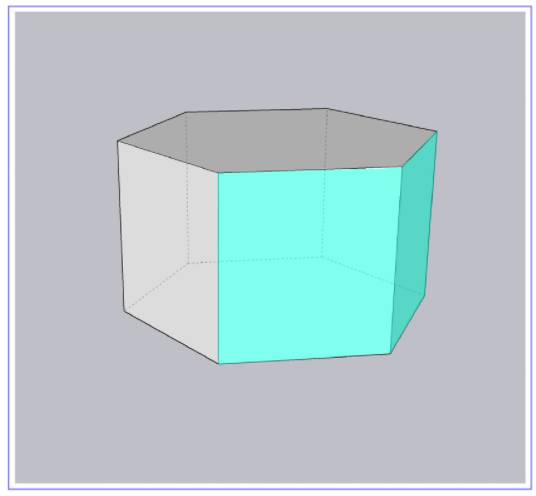

在一个平面进入透视状态下我们知道是存在透视衰减，那么一个进入透视状态的转折面会怎么样呢？我们来看一下，观察下图的六边体，青色面积区域在转折处发生急剧的透视衰减。

给他填充一个颗粒，更方便我们的观察，发生强透视衰减的物体的长度和填充物密度都会发生剧烈变化。所以转角不光会遇到爱情，也会遇到强透视衰减哦！

5、第五步

滑板破法则：

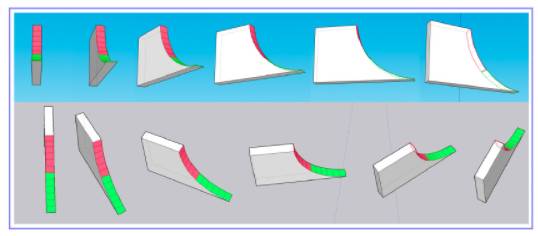

这个比较难理解，借用3D模型，我们把一个滑板破分为上下两部分，在俯视视角和仰视视角下转动滑板破，我们来观察一下上半部分和下半部分的变化。

红色代表上半弧，绿色代表下半弧。

仰视状态下上半弧比较正常，下半弧呈现出强烈的透视变形。

俯视状态下下半弧比较正常，上半弧呈现出强烈的透视变形。

所以下次在画有弧面性质的物体时，同学们知道该怎么画了吗？

6、第六步

这一步来讲解复杂几何体拆解。

有些时候即使物体的冲向一致，其透视线的方向也不一定是一致的，我们来看下面这个例子。

我们用肘击的姿势来解释一下，我们看到即使朝向一样大譬和小譬也有各自独立的透视线。有了这个概念，同学们知道该怎么给人身上添加防具等之类的装备了吗？

看下图鞋带和鞋头皮革的透视是反向的，那么如何确定相对复杂物体中的小透视呢？我们可以把这些复杂的物体进行拆解，在标注上相应的透视线，就可以得到局部地区的透视线啦！

7、第七步

这一步来讲解一下关于倒角和厚度画法。

其实在处理倒角和厚度时是有特殊技法表现的，我们先来看看错误的表现方式。

这位同学在表现厚度时，非常刻意的增加了一整条线段来体现物体的厚度，但给人视角效果非常坚硬锋锐，其实这样是不太好看的。

我们来做些修改和调整，在处理厚度问题时我们不用将倒角边缘整段闭合，用闭塞填充阴影，发力注意轻重，多用一些断线做视觉引导。

这位同学在表现倒角的时候，线条的发力比较平均。同时也处理成了全闭合的状态，给人感觉特别坚硬，像七巧板。其实金属，尤其是科幻方向的金属虽然看起来很坚硬，其实都是比较光滑且有倒角的。

在处理衔接处时先给一个比较弱的过渡线条，在处理转折的时候线条不要全闭合。用一些断线同时发力注意轻重，也可以用闭塞来代指一些光照不到的地方和一些转面。

8、第八步

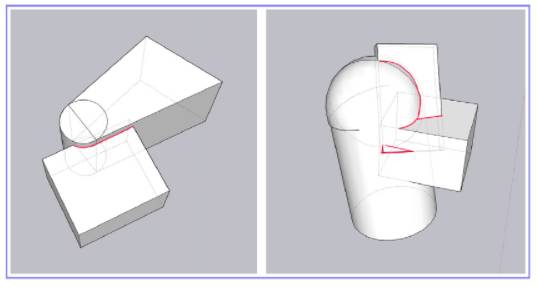

这一步来讲解，物体之间因碰撞产生的新轮廓。

有些时候即使物体的冲向一致，其透视线的方向也不一定是一致的，我们来看下面这个例子。

在判断物体间因为碰撞产生的新的边界线时，我们需要一些想象力，不然可能会因为经验主义而犯一些错误。我们可以通过观察生活中的物体来进行训练，当然这种稀奇古怪的物体在博物馆或者展览活动中比较常见一些。

9、第九步

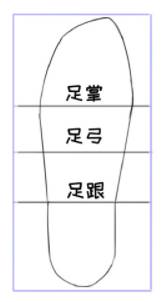

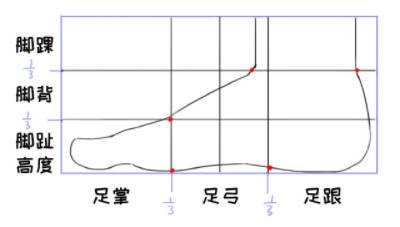

好啦，有上述的准备工作。我们现在开始就来画一些我们的练习吧，在画之前呢我们先明确一下人体脚部的比例关系。从长度来看，足掌，足弓，足跟各占三分之一；从高度上看，脚踝，脚背和脚趾高度各占三分之一。

10、第十步

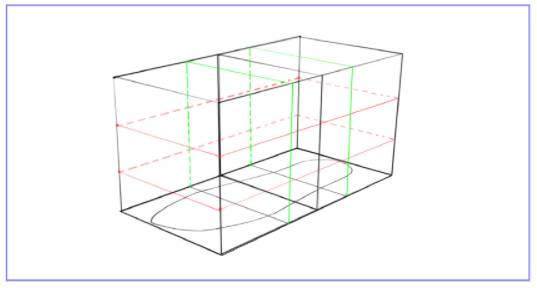

我们先倍数扩展一个正方体，然后把鞋底房子长方体的底面，注意四角对齐。画出长和宽的三等分线段，标注出比例。

11、第十一步

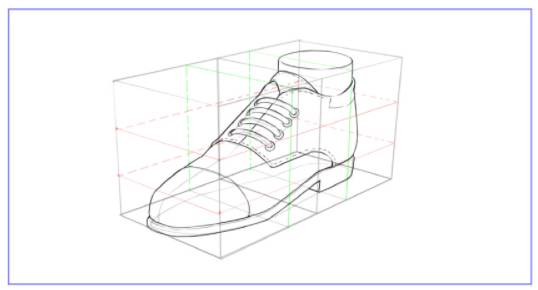

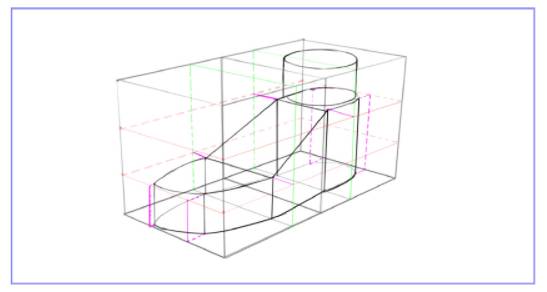

我们从鞋底开始画鞋的体积，因为我们已经标注好了比例线，所以非常方便我们计算节点。

需要留意紫色线段，紫色线段代表空间内部的距离。很多同学做透视练习会不自觉的把物体贴在空间表面，最终导致完稿很别扭，很大一部分原因就是没有注意到内部空间的距离。

因为皮鞋是有鞋跟的，所以在调整轮廓的时候要注意脚踝抬高一点。

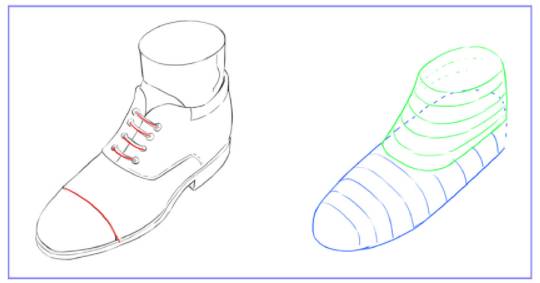

多看一些皮鞋参考训练自己的抓型能力，这样能使皮鞋的造型更加贴近直实。

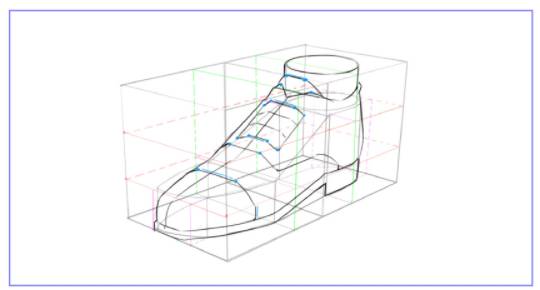

蓝色标注了空间节点，左右节点对上透视线；弧线分段画，不要纯弧形，这样不好对透视线；鞋带不要画成平行的。

12、第十二步

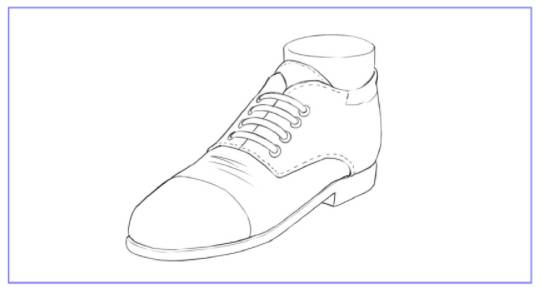

清线阶段，注意发力的轻重以及闭塞的使用。

液化并补充一些细节即可。

13、第十三步

本次为大家提供了透视原理的作业。

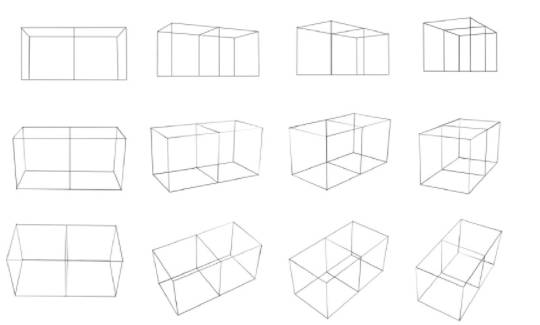

我们提供了12个方块，根据方块透视画出单种鞋子的12个透视角度。

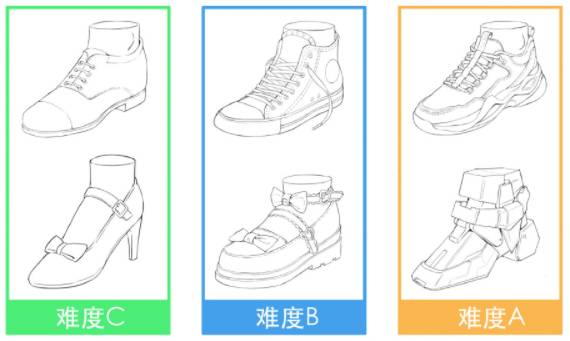

我们为大家准备6种鞋子类型，分为三个难度，同学可以根据自己能力来挑战一下，一起冲鸭！
